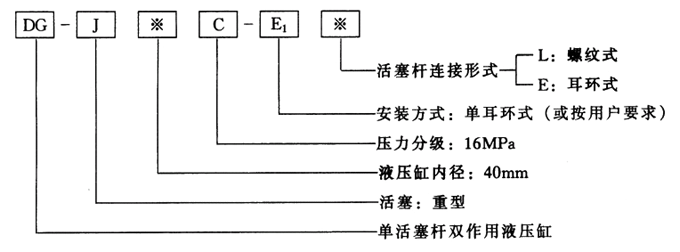

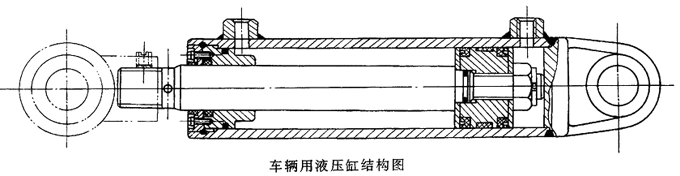

型號意義
技術規(guī)格
型號 | 缸徑/mm | 桿徑/mm | 活塞面積/cm2 | 推力/N | 拉力/N | 最大行程/mm | |
大端 | 小端 | 16MPa | 16MPa | ||||
DG-JB40E-※-※ | 40 | 22 | 12.57 | 8.63 | 20160 | 13800 | 1500 |
DG-JB50E-※-※ | 50 | 28 | 19.64 | 13.48 | 31410 | 21560 | 1500 |
DG-JB63E-※-※ | 63 | 35 | 31.17 | 21.27 | 49870 | 34480 | 2000 |
DG-JB80E-※-※ | 80 | 45 | 50.27 | 34.37 | 80430 | 54980 | 2500 |
DG-JB100E-※-※ | 100 | 55 | 78.54 | 53.91 | 125660 | 87650 | 6000 |
DG-JB110E-※-※ | 110 | 63 | 94.99 | 63.38 | 152050 | 102180 | 6000 |
DG-JB125E-※-※ | 125 | 70 | 122.72 | 83.13 | 196350 | 134770 | 8000 |
DG-JB140E-※-※ | 140 | 80 | 163.86 | 103.62 | 246300 | 165870 | 8000 |
DG-JB150E-※-※ | 150 | 85 | 176.72 | 119.97 | 287240 | 191940 | 8000 |
DG-JB160E-※-※ | 160 | 90 | 200.96 | 136.38 | 321700 | 219920 | 8000 |
DG-JB180E-※-※ | 180 | 100 | 254.34 | 175.84 | 407150 | 281490 | 8000 |
DG-JB200E-※-※ | 200 | 110 | 314.16 | 219.23 | 502660 | 350770 | 8000 |
DG-JB220E-※-※ | 220 | 125 | 380.13 | 257.41 | 608210 | 411860 | 8000 |
DG-JB250E-※-※ | 250 | 140 | 490.88 | 336.96 | 785410 | 539100 | 8000 |
DG-JB280E-※-※ | 280 | 150 | 615.24 | 438.50 | 984000 | 780800 | 8000 |
DG-JB320E-※-※ | 320 | 180 | 804.25 | 549.78 | 1286800 | 879650 | 8000 |
生產廠 | 四平市永晟液壓有限公司 | ||||||
外形尺寸

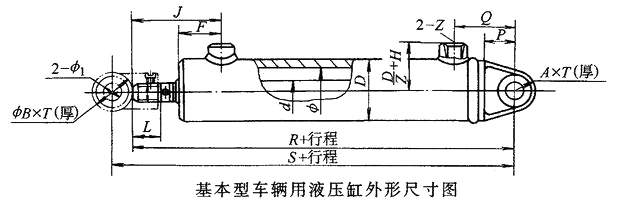

型號 | 尺寸/mm | |||||||||||||||
d | Ф | D | Z | M | L | ФB×T | A×T | P | Q | F | J | H | R | S | 2-Ф1或關節(jié)軸承 | |
DG-J40C-E1※-Y3 | 22 | 40 | 60 | 3/8 | M20×1.5 | 29 | 45×37.5 | 20×22 | 27 | 59 | 43 | 88 | 15 | 200 | 266 | 16D5 |
DG-J50C-E1※-Y3 | 28 | 50 | 70 | 3/8 | M24×1.5 | 34 | 56×45 | 25×28 | 32 | 66 | 52 | 104 | 15 | 242 | 276 | 20D5 |
DG-J63C-E1※-Y3 | 35 | 63 | 86 | 1/2 | M30×1.5 | 36 | 71×60 | 35.5×40 | 40 | 79 | 59 | 114 | 20 | 274 | 317 | 31.5D5或GE30ES |
DG-J80C-E1※-Y3 | 45 | 80 | 102 | 1/2 | M39×1.5 | 42 | 90×75 | 42.5×50 | 50 | 94 | 57 | 121 | 20 | 306 | 359 | 40D5或GE40ES |
DG-J90C-E1※-Y3 | 50 | 90 | 114 | 1/2 | M39×1.5 | 42 | 90×75 | 45×45 | 50 | 101 | 70 | 142 | 20 | 345 | 396 | 40D5或GE40ES |
DG-J100C-E1※-Y3 | 56 | 100 | 127 | 3/4 | M48×1.5 | 62 | 112×95 | 53×63 | 60 | 111 | 66 | 154 | 24 | 369 | 427 | 50D5或GE50ES |
DG-J110C-E1※-Y3 | 63 | 110 | 140 | 3/4 | M48×1.5 | 62 | 112×95 | 55×75 | 65 | 128 | 83 | 173 | 24 | 407 | 462 | 50D5或GE50ES |
DG-J125C-E1※-Y3 | 71 | 125 | 152 | 3/4 | M64×2 | 70 | 140×118 | 67×80 | 75 | 136 | 70 | 166 | 24 | 421 | 496 | 63D5或GE60ES |
DG-J140C-E1※-Y3 | 80 | 140 | 168 | 1 | M64×2 | 70 | 140×118 | 65×80 | 75 | 147 | 93 | 193 | 25 | 449 | 522 | 63D5或GE60ES |
DG-J150C-E1※-Y3 | 85 | 150 | 194 | 1 | M80×2 | 80 | 170×135 | 75×80 | 95 | 169 | 78 | 185 | 25 | 481 | 566 | 71D5或GE70ES |
DG-J160C-E1※-Y3 | 90 | 160 | 194 | 1 | M80×2 | 80 | 170×135 | 75×80 | 95 | 169 | 113 | 223 | 25 | 520 | 603 | 71D5或GE70ES |
DG-J180C-E1※-Y3 | 100 | 180 | 219 | 11/4 | M90×2 | 95 | 176×160 | 80×90 | 95 | 173 | 149 | 269 | 30 | 597 | 687 | 90D5或GE90ES |
DG-J200C-E1※-Y3 | 110 | 200 | 245 | 11/4 | M90×2 | 95 | 210×160 | 122×100 | 95 | 237 | 165 | 295 | 30 | 687 | 777 | 100D5或GE100ES |

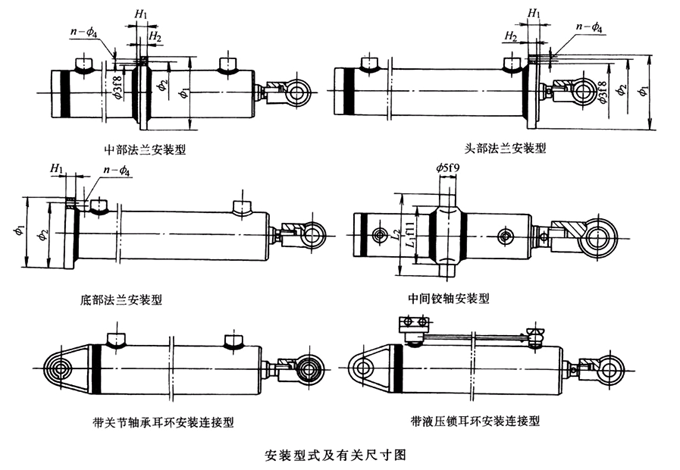

缸徑D/mm | 法蘭盤推薦尺寸/mm | 鉸軸推薦尺寸/mm | |||||||
H1 | H2 | Ф1 | Ф2 | Ф3 | n-Ф4 | Ф5f9 | L1 | L2 | |
40 | 23 | 15 | 130 | 115 | 90 | 4-Ф11 | 25 | 95 | 145 |
50 | 23 | 15 | 140 | 125 | 100 | 4-Ф11 | 25 | 105 | 155 |
63 | 23 | 15 | 160 | 135 | 110 | 6-Ф13.5 | 60 | 115 | 171 |
80 | 28 | 20 | 175 | 145 | 115 | 8-Ф13.5 | 40 | 135 | 199 |
90 | 190 | 160 | 130 | 8-Ф15.5 | 45 | 150 | 222 | ||
100 | 210 | 180 | 145 | 8-Ф18 | 50 | 160 | 240 | ||
110 | 30 | 22 | 225 | 195 | 160 | 8-Ф18 | 180 | 270 | |
125 | 240 | 210 | 175 | 10-Ф18 | 60 | 195 | 295 | ||
140 | 32 | 24 | 260 | 225 | 190 | 10-Ф20 | 70 | 215 | 325 |
150 | 34 | 26 | 285 | 245 | 205 | 10-Ф22 | 215 | 325 | |
160 | 36 | 28 | 300 | 260 | 220 | 10-Ф22 | 80 | 240 | 366 |
180 | 38 | 30 | 325 | 285 | 245 | 10-Ф24 | 90 | 270 | 410 |
200 | 40 | 32 | 365 | 320 | 275 | 10-Ф26 | 100 | 295 | 455 |

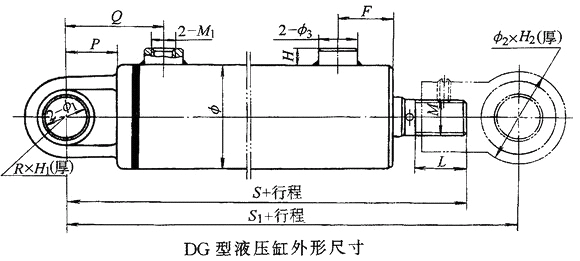

型號 | 尺寸/mm | |||||||||||||
Ф | M | l | Ф2×H2 | 2-Ф1 | R×H1 | 2-Ф3 | 2-M1 | F | H | P | Q | S | S1 | |
DG-J50C-E1L | 70 | M24×1.5 | 33 | 56×45 | 20 | 25×28 | 30 | M18×1.5 | 52 | 15 | 32 | 65 | 242 | 272 |
DG-J63C-E1L | 83 | M30×2 | 36 | 60×60 | 32 | 30×40 | 35 | 22×1.5 | 67 | 15 | 35 | 70 | 272 | 310 |
DG-J80C-E1L | 102 | M42×2 | 42 | 80×75 | 40 | 40×50 | 35 | M22×1.5 | 70 | 15 | 50 | 85 | 308 | 359 |
DG-J100C-E1L | 127 | M48×2 | 62 | 100×95 | 50 | 50×63 | 45 | M27×2 | 81 | 20 | 60 | 102 | 369 | 427 |
DG-J110C-E1L | 140 | M56×2 | 70 | 115×105 | 55 | 55×75 | 45 | M27×2 | 85 | 20 | 65 | 118 | 404 | 472 |
DG-J125C-E1L | 159 | M64×3 | 73 | 124×118 | 63 | 62×80 | 45 | M27×2 | 90 | 20 | 70 | 129 | 421 | 486 |
DG-J140C-E1L | 168 | M72×3 | 75 | 130×125 | 65 | 65×80 | 55 | M33×2 | 95 | 20 | 80 | 144 | 560 | 540 |
DG-J150C-E1L | 185 | M80×3 | 80 | 140×135 | 71 | 71×80 | 55 | M33×2 | 101 | 20 | 81 | 145 | 481 | 565 |
DG-J160C-E1L | 194 | M80×3 | 85 | 160×145 | 80 | 80×85 | 55 | M33×2 | 115 | 20 | 90 | 168 | 528 | 613 |
DG-J180C-E1L | 219 | M90×3 | 95 | 176×160 | 90 | 90×95 | 65 | M42×2 | 126 | 20 | 105 | 185 | 606 | 716 |
DG-J200C-E1L | 245 | M100×3 | 105 | 184×170 | 100 | 100×105 | 65 | M42×2 | 157 | 20 | 110 | 200 | 680 | 800 |
DG-J220C-E1L | 273 | M110×3 | 112 | 200×120 | 100 | 100×120 | 65 | M42×2 | 157 | 20 | 120 | 200 | 693 | 811 |
DG-J250C-E1L | 299 | M125×4 | 125 | 220×130 | 110 | 110×136 | 65 | M42×2 | 157 | 20 | 130 | 210 | 716 | 831 |
DG-J320C-E1L | 402 | M160×4 | 166 | 280×170 | 140 | 140×176 | 70 | M48×2 | 200 | 24 | 160 | 264 | 847 | 1017 |
